在学习到单片机存储器原理前 你该知道这些

在进行单片机的存储器存储原理学习之前，首先要对单片机的编码及译码工作有一个大致的了解。为了方便大家对此部分的知识进行学习，小编将采用图文结合的方式对单片机的编码及译码工作进行详尽的介绍，并通过一个实例来帮助大家理解。

在正式开始学习之前，要把所使用的每一种二进制代码状态都赋于特定的含义，用来表示一个特定的信号或对象，叫编码。如用四位二进制数的0000~1001这十种状太，分别表示0~9这十个十进制数码，称为8421编码。反过来把代码的特定含义翻译出来，称为译码。

计算机在处理各种文字符号或数码时，必须把这些信息进行二进制编码，在编码时所使用的第一种二进制代码状态都赋予了特定的含义，即表示一个确定的信号或者对象，实现这种功能的电路叫编码器，如用于键盘的BCD码，ASCII码编码器等。

单片机外围电路用译码器较多，所以在这节课我们主要与大家一起来学习下译码器的工作原理，把代码的含义‘翻译’成相应的输出信号，以表示其原意。其功能恰恰与编码器相反。

译码器可以将输入代码的状态翻译成相应的输出信号，以高、低电平的形式在各自的输出端口送出，以表示其意愿。译码器有多个输入端和多个输出端。假如输入的端个数为，每个输出端只能有两个状态，则输出端个数最多有2n个。常用译码器输入、输出端头数来称呼译码器，如3线-8线译码器，4线-10线译码器等。开发者经常用到的74138就是一个三线-八线译码器。

在了解过编码、译码的概念后，下面就来重点来讲一下三-八译码器的工作原理，这是在51单片机的接口电路中也是经常用到的。

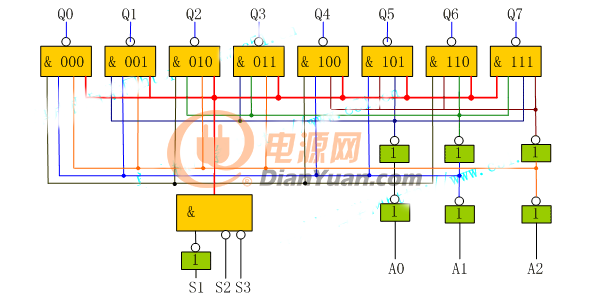

74138的工作原理如下图所示：

图1

从图1可看出，74138有三个输入端：A0、A1、A2和八个输出端Q0~Q7。当输入端A0、A1、A2的编码为000时，译码器输出为Q0=0，而Q1~Q7=1。即Q0对应于A0、A1、A2为000状态，低电平有效。A0、A1、A2的另外7种组合见后面的真值表。

图1中S1、S2、S3为使能控制端，起到控制译码器是否能进行译码的作用。只有S1为高电平，S2、S3均为低电平时，才能进行译码，否则不论输入羰输入为何值，每个输出端均为1。

图2

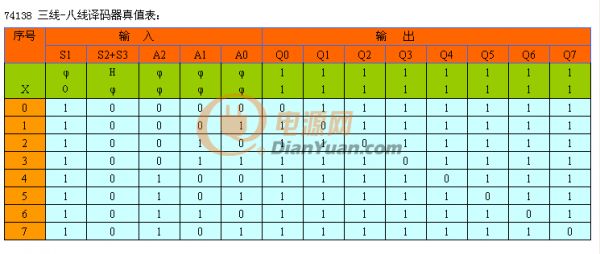

表1

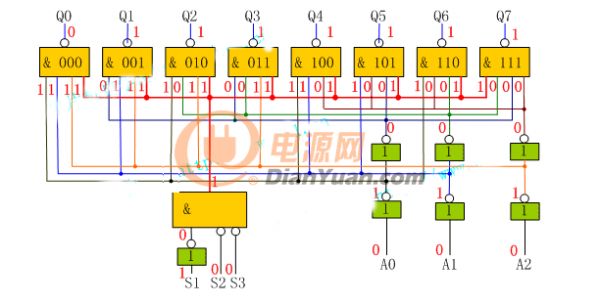

图2是输入端A0、A1、A2为000，控制端S1=1、S1=0、S2=0的电平示意图（红色数字为端口电平），大家可按图对单片机存储器进行分析，也可以分析输出端另外七种组合时的输出情况。
