拆解iphone 7Plus 搭载东芝TLC闪存

自从苹果发布会之后，各电子产品爱好者已经迫不及待的想把这集各种黑科技于一身的iPhone 7Plus大卸八块了，今天小编就带来了iFixit最新的iphone 7Plus拆解案例。

设备型号A1785，颜色玫瑰金，属于日版iPhone 7 Plus，官网给出的网络制式是全网通4G（今年只有港行和美版不支持电信2\3G）。

ifixit.com拆解显示，iPhone 7 Plus手机确实搭载了3.82V、11.1Wh、2900mAh容量电池。电池容量比iPhone 6s Plus的2750mAh要大，不过比iPhone 6 Plus的2915mAh要稍微小点。苹果宣称 7 Plus的续航会比 6s Plus还要长一个小时，可支持 21h的3G通话，15h的Wi-Fi上网以及16天的待机时间。仔细看大图，这电池果然是Made in China，制造商惠州德赛电池。

内部的电池排线，以及两条屏幕排线使用了挡板+三角螺丝固定的形式。同时在机身顶部的那块排线固定，也采用了这种特殊的螺丝+挡板固定方式。（对，这螺丝是特种的三角螺丝...）iFixit给出评论说：这在苹果设备上是非常罕见的固定方式，大多数情况下你都找不到能用来下这种螺丝的起子。他们也猜测：这恐怕是苹果，为了防止用户自行更换电池和屏幕，而故意留下的绊脚石。但这些对iFixit不是问题，他们马上祭出了自家的特制大杀器，轻轻松松的卸下了挡板+排线。

iPhone 7木有实体的Home按键。配备有Taptic Engine的设备，它可以给你提供，如同按压物理Home键一样的感受（虽然这个新的Home键，是真的按不动...）

iPhone 7 Plus密封胶条要比iPhone 6s更粗，这能够更有效的阻止水进入到设备内部。光是拆开前面板就让他们着实捏了一把汗，同时也猜测居然用这么屌的胶水，是不是和7的防水性能也有点关系。在iPhone 7 Plus的机身边缘，他们还发现了不少很黏的黑色胶条以及白色粘合剂。猜测是这些粘死人的东西，帮助iPhone获得了一定的防水性能。

取消3.5mm耳机端口之后，在Lightning端口的左侧部分装备了Taptic Engine引擎模块和扬声器孔上装备了一个塑料减震器;而相机部分装备了两个独立的传感器，两个镜头和两套光学防抖装置。两颗摄像头都是1200W像素，其中一颗和iPhone 7 的那颗广角镜头一样（带光学防抖），另一颗就是长焦镜头（不带光学防抖，但支持2x光学变焦）当然，两颗摄像头都使用了新的传感器， 苹果宣称比上一代快60%，节能30%

iFixit还发现，这款iPhone 7 Plus 128GB版本采用了东芝的TLC闪存芯片，编号为THGBX6T0T8LLFXF。而据网上一份2010年的东芝NAND部件代码的解释，其中T0表示1Tbits = 128GB，而T0之后的T表示8 Level(3 bits/cell)，即TLC。TLC闪存的性能、寿命都不如MLC，但是成本低得多，而且寿命只是个相对问题，TLC满足普通用户N年使用仍然毫无问题，而且随着容量的增大，总写入量也会增大。对于128/256GB大容量手机存储而言，TLC反而是最好的解决方案，成本和体积上都更容易控制。

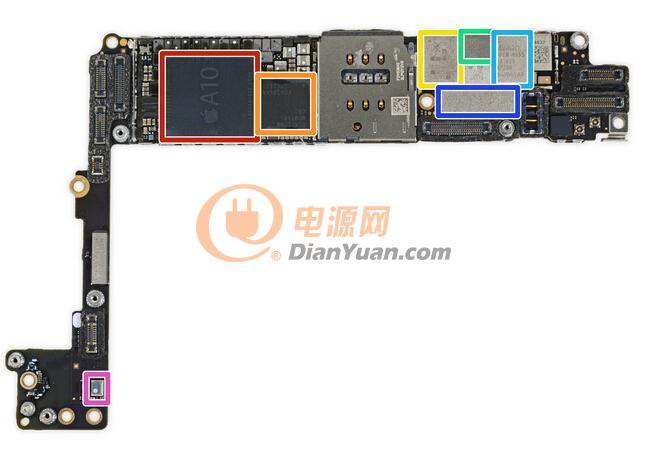

红色：苹果A10 APL1W24 Soc + 三星 3GB LPDDR4内存（型号为K3RG4G40MM-YGCH）

橘色：高通 MDM9645M LTE Cat. 12 基带

亮黄色：Skyworks 78100-20 射频芯片

绿色、蓝色：Avago AFEM-8065、8055 运放

深蓝：Universal Scientific Industrial（USI）O1 1R触摸控制器

紫色：高通 WTR3925 射频收发器

深蓝色：高通 WTR4905 多模 LTE 收发器

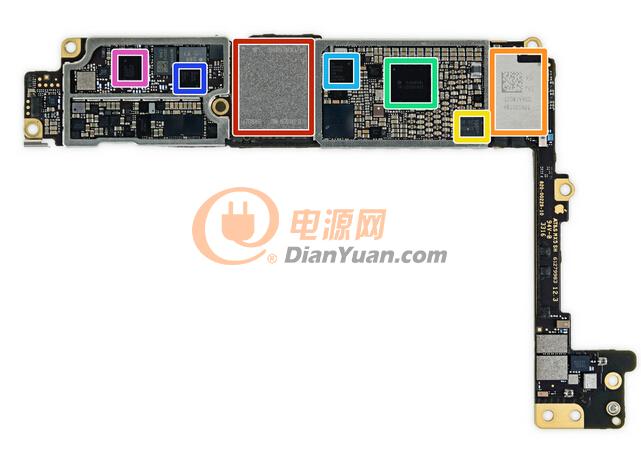

红色：东芝 128G 闪存颗粒（型号THGBX6T0T8LLFXF）

蓝色：高通 PMD9645 电源管理IC

绿色：Dialog 338S00225 电源管理IC

黄色：NXP 67V04 NFC控制器

橘色：339S00199 Wi-Fi模块

除了双摄和防水外，我们再次见证高通在无线通讯方面的霸主地位。此次拆解，iFixit并未给出拆解难度指数以及自行维修建议，总的来说这一届iPhone更加精密。
