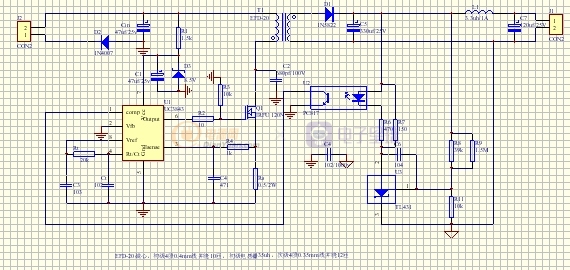

大家帮忙查查错,基于UC3843DC-DC(有图)

高频变压器的设计最不放心,附高频变压器设计过程:
高频变压器设计
确定磁心:
根据Po=12W,Sj=0.15(Pm)^1/2,选择EFD-20磁心
Ns=12匝(每匝1V)
最大占空比Dmax选择50%
Dmax= Vor/(Vor+Vimin-Vds(on))*100%=Vor/(Vor+10)=0.5
Vor=10V
确定初级绕组参数:
Np=Vor/(Vo+0.4)*Ns=10/(12+0.4)*12=9.68 取Np=10匝
Iavg=Po/n*Vimin=12/(0.8*10)=1.5A
Ip=Iavg/[(1-0.5Krp)*Dmax]=1.5/[(1-0.5*0.4)*0.5]=3.75A
Irms=Ip*[ D*(KRP^2/3-KRP+1)]^(1/2)=3.75*[0.5*(0.4^2/3-0.4+1)]^(1/2)=2.14A
选取初级绕组电流密度J=4A/mm^2
Dsm=1.13(Irms/j)^(1/2)=1.13(2.14/4)^(1/2)=0.83mm   Sc=3.14*(0.83/2)^2=0.5408mm^2
d=66.1/(f)^(1/2)=66.1/(86000)^(1/2)=0.225mm  2d=0.45mm   Dsm>2d
采用0.40mm线,Sd=3.14*(0.40/2)^2=0.1257mm^2  4Sd=0.5028
所以初级绕组采用4股0.4mm线并绕
Lp=1000000Po/[Ip*Ip*Krp(1-Krp/2)*f]*[Z(1-n)+n]/n=1000000*12/[3.75*3.75*0.4(1-0.4/2)*86000]*[0.5*(1-0.8)+0.8]/0.8=34.88uh 选择35uh\
确定次级绕组参数:
Ns=12匝
Isp=Ip*Np/Ns=3.75A*10/12=3.13A
Irms=Isp*[(1-Dmax)*(Krp*Krp/3-Krp+1)]^1/2=3.13*[(1-0.5)*(0.4*0.4/3-0.4+1)]^1/2=1.79A 选取次级绕组电流密度J=4A/mm^2
Dsm=1.13(Irms/j)^(1/2)=1.13(1.79/4)^(1/2)=0.76mm Sc=3.14*(0.76/2)^2=0.4534mm^2
Dsm>2d  采用0.35mm^2线, Sd=3.14*(0.35/2)^2=0.09621mm^2  4Sd=0.3848
所以次级绕组采用4股0.35mm线并绕

总结,选择EFD-20磁心,初级4股0.4mm线并绕10匝,初级电感量35uh,次级4股0.35mm线并绕12匝.
500) {this.resized=true; this.width=500; this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/984071178759671.jpg?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20');}" onmousewheel="return imgzoom(this);">
全部回复(19)
正序查看
倒序查看
好日子
LV.8
2
2007-05-10 10:03
431画反了
500) {this.resized=true; this.width=500; this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/160311178762671.jpg');}" onmousewheel="return imgzoom(this);">
0
回复
fzu_csc
LV.3
3
2007-05-10 11:31
@好日子
431画反了[图片]500){this.resized=true;this.width=500;this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/160311178762671.jpg');}"onmousewheel="returnimgzoom(this);">
噢..确实反了,疏忽了,谢谢!
0
回复
fzu_csc
LV.3
4
2007-05-11 07:33
@好日子
431画反了[图片]500){this.resized=true;this.width=500;this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/160311178762671.jpg');}"onmousewheel="returnimgzoom(this);">
修正TL431,更正图为:

500) {this.resized=true; this.width=500; this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/984071178839943.jpg');}" onmousewheel="return imgzoom(this);">
0
回复
fzu_csc
LV.3
5
2007-05-11 09:09
@fzu_csc
修正TL431,更正图为:[图片]500){this.resized=true;this.width=500;this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/984071178839943.jpg');}"onmousewheel="returnimgzoom(this);">
标称只有12V输入,经1N4007只剩11V,加8.5V的稳压管是不是多此一举呢?
能不能去掉?
0
回复
2007-05-11 10:00
还少了吸收回路啊,芯片电源端得串联电阻1.5K是不是太大了
0
回复
fzu_csc
LV.3
7
2007-05-11 14:22
@求知星际
还少了吸收回路啊,芯片电源端得串联电阻1.5K是不是太大了
UC3843启动门限电压8.4V,启动电流1mA,又电路最小输入直流电压10V .所以,最大启动电阻R=(10-8.4)/1=1.6k, 功耗方面考虑,启动电阻100设置为1.5K.不知道有误否?

吸收回路,因为Vor较低,只有10V,故采用电容680pf并联MOSFET来滤除尖峰电压,没使用成本较高的漏极钳位保护电路.可行否?

标称只有12V输入,经1N4007只剩11V,加8.5V的稳压管是不是多此一举呢? 新图我把它去掉,再次上传.可行么?

500) {this.resized=true; this.width=500; this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/984071178864531.jpg');}" onmousewheel="return imgzoom(this);">
0
回复
好日子
LV.8
8
2007-05-11 17:33
@fzu_csc
UC3843启动门限电压8.4V,启动电流1mA,又电路最小输入直流电压10V.所以,最大启动电阻R=(10-8.4)/1=1.6k,功耗方面考虑,启动电阻100设置为1.5K.不知道有误否?吸收回路,因为Vor较低,只有10V,故采用电容680pf并联MOSFET来滤除尖峰电压,没使用成本较高的漏极钳位保护电路.可行否?标称只有12V输入,经1N4007只剩11V,加8.5V的稳压管是不是多此一举呢?新图我把它去掉,再次上传.可行么?[图片]500){this.resized=true;this.width=500;this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/984071178864531.jpg');}"onmousewheel="returnimgzoom(this);">
1. UC3843启动门限电压8.4V,启动电流1mA,又电路最小输入直流电压10V .所以,最大启动电阻R=(10-8.4)/1=1.6k, 功耗方面考虑,启动电阻100设置为1.5K.可行(注意电阻功耗,或者你调试过程中先取阻值大一点,且能启动即可)

2. 吸收回路,因为Vor较低,只有10V,故采用电容680pf并联MOSFET来滤除尖峰电压,没使用成本较高的漏极钳位保护电路.可行

3. 标称只有12V输入,经1N4007只剩11V,加8.5V的稳压管是不是多此一举呢? 新图我把它去掉,再次上传.可行 (建议用SR260)

   以上个人观点
0
回复
fzu_csc
LV.3
9
2007-05-12 11:50
@好日子
1.UC3843启动门限电压8.4V,启动电流1mA,又电路最小输入直流电压10V.所以,最大启动电阻R=(10-8.4)/1=1.6k,功耗方面考虑,启动电阻100设置为1.5K.可行(注意电阻功耗,或者你调试过程中先取阻值大一点,且能启动即可)2.吸收回路,因为Vor较低,只有10V,故采用电容680pf并联MOSFET来滤除尖峰电压,没使用成本较高的漏极钳位保护电路.可行3.标称只有12V输入,经1N4007只剩11V,加8.5V的稳压管是不是多此一举呢?新图我把它去掉,再次上传.可行(建议用SR260)  以上个人观点
SR260?
查了下,这个是肖特基二极管.
那代替8.5V稳压管肯定不可能了,代替1N4007似乎也无必要,输入回路并不是高频回路.
0
回复
好日子
LV.8
10
2007-05-12 13:13
@fzu_csc
SR260?查了下,这个是肖特基二极管.那代替8.5V稳压管肯定不可能了,代替1N4007似乎也无必要,输入回路并不是高频回路.
是代替1N4007的,SR260压降小,其相对损耗要比1N4007也小.不过不换也可以,你自己参详吧了
0
回复
fzu_csc
LV.3
11
2007-05-25 10:51
@fzu_csc
UC3843启动门限电压8.4V,启动电流1mA,又电路最小输入直流电压10V.所以,最大启动电阻R=(10-8.4)/1=1.6k,功耗方面考虑,启动电阻100设置为1.5K.不知道有误否?吸收回路,因为Vor较低,只有10V,故采用电容680pf并联MOSFET来滤除尖峰电压,没使用成本较高的漏极钳位保护电路.可行否?标称只有12V输入,经1N4007只剩11V,加8.5V的稳压管是不是多此一举呢?新图我把它去掉,再次上传.可行么?[图片]500){this.resized=true;this.width=500;this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/984071178864531.jpg');}"onmousewheel="returnimgzoom(this);">
启动电阻用1.5K的,测得7脚VCC9V多波动,8脚参考电压测得方波..4脚也无三角波;

改用150欧姆,测得7脚VCC稳定在9V多,8脚参考电压6V,4脚三角波峰值也接近4V,谷值2V左右,也不正常!

求解!

UC3843需要什么条件能正常获得8脚参考电压??
0
回复
2007-05-25 15:48
@好日子
431画反了[图片]500){this.resized=true;this.width=500;this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/160311178762671.jpg');}"onmousewheel="returnimgzoom(this);">
431这个电路画错还贴上来
0
回复
hutushen
LV.4
13
2007-05-25 16:05
@fzu_csc
启动电阻用1.5K的,测得7脚VCC9V多波动,8脚参考电压测得方波..4脚也无三角波;改用150欧姆,测得7脚VCC稳定在9V多,8脚参考电压6V,4脚三角波峰值也接近4V,谷值2V左右,也不正常!求解!UC3843需要什么条件能正常获得8脚参考电压??
VCC有供电参考电压就有了
0
回复
fzu_csc
LV.3
14
2007-05-25 17:07
@fzu_csc
启动电阻用1.5K的,测得7脚VCC9V多波动,8脚参考电压测得方波..4脚也无三角波;改用150欧姆,测得7脚VCC稳定在9V多,8脚参考电压6V,4脚三角波峰值也接近4V,谷值2V左右,也不正常!求解!UC3843需要什么条件能正常获得8脚参考电压??
原来是芯片问题.
启动电阻换成150欧姆,换芯片.
现在参考电压5V正常,4脚三角波正常,6脚PWM输出也正常;
不过经MOSFET,D端PWM波形由85KHZ变成170K,波形也很乱??

何解?
0
回复
fzu_csc
LV.3
15
2007-05-25 17:44
@fzu_csc
启动电阻用1.5K的,测得7脚VCC9V多波动,8脚参考电压测得方波..4脚也无三角波;改用150欧姆,测得7脚VCC稳定在9V多,8脚参考电压6V,4脚三角波峰值也接近4V,谷值2V左右,也不正常!求解!UC3843需要什么条件能正常获得8脚参考电压??
现在空载正常了..不过一带载电压就拉下来了...
0
回复
power-pp
LV.7
16
2007-05-25 21:41
@fzu_csc
现在空载正常了..不过一带载电压就拉下来了...
输入电流应该有1.5A左右,而采用1N4007,单压降影响效率不说,1N4007过1A的电流应该很快就会击穿.3脚跟4脚间接个330P-222的电容或许可以改善一下带载问题.
0
回复
fzu_csc
LV.3
17
2007-05-26 10:21
@power-pp
输入电流应该有1.5A左右,而采用1N4007,单压降影响效率不说,1N4007过1A的电流应该很快就会击穿.3脚跟4脚间接个330P-222的电容或许可以改善一下带载问题.
其实开始空载也不正常,输入电流很大,在3,6脚间并一个39K电阻就正常了..不过带载还是不行;

测3脚波形,峰峰值电压很大,有3V多..应该不正常吧?

可是把RS变小后,加载,输入电流大得要命,输出整流管也发烫得厉害,电压一样被拉下.

3,4脚间加电容没改善,能讲讲这个电容改善带载的原理么?

还有,3,6脚间的电阻起到了什么作用?
0
回复
fzu_csc
LV.3
18
2007-05-26 10:34
重新上传修正后的原理图500) {this.resized=true; this.width=500; this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/984071180146846.jpg');}" onmousewheel="return imgzoom(this);">
0
回复
bh_luck
LV.6
19
2007-09-26 14:59
@fzu_csc
重新上传修正后的原理图[图片]500){this.resized=true;this.width=500;this.alt='这是一张缩略图,点击可放大。\n按住CTRL,滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/984071180146846.jpg');}"onmousewheel="returnimgzoom(this);">
MOS管漏极对地接一电容,会增加开关管的开通损耗,导致开关管温度升高.
开关管关断时产生的尖峰电压是初级绕组感应出来的,所以,吸收回路并到初级线圈上会好些
0
回复
ggf819
LV.3
20
2008-01-09 19:57
我最近也在调试3843的电源,输入12V,开始也是输入电流很大,把感量调小些会有改善,12W输出,感量改为10~15u试试.
