一张没画完的x天内阻测试仪线路图

前段时间找了个实习学生画的.没画完.
看看大家能不能接着画一下.1089008446.ddb
全部回复(3)
正序查看
倒序查看
goodluck1468
LV.4
2
2004-07-14 10:02

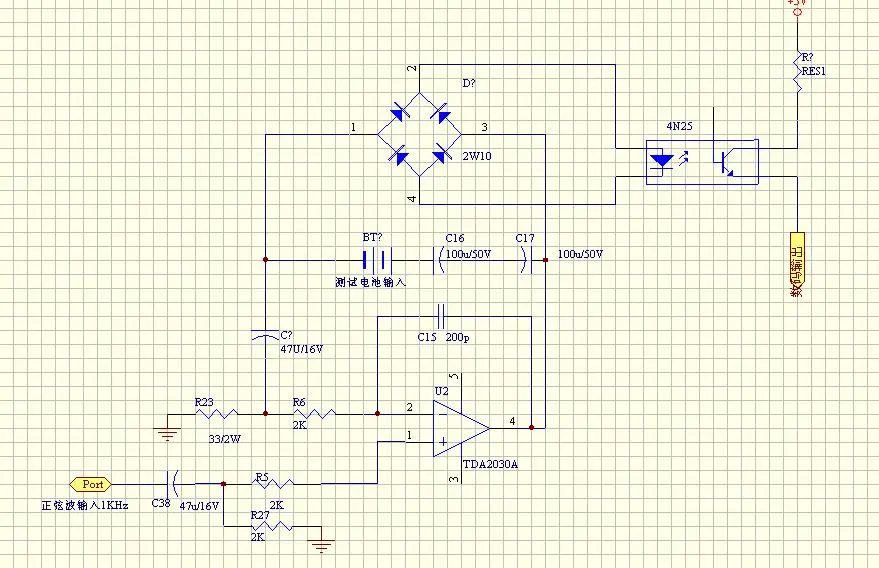

整理出了内阻测试部分.不知道各位有何看法.500) {this.resized=true; this.width=500; this.alt='这是一张缩略图，点击可放大。\n按住CTRL，滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1089770563.jpg');}" onmousewheel="return imgzoom(this);">
0
回复
peteryuan
LV.2
3
2004-07-16 11:26
@goodluck1468
整理出了内阻测试部分.不知道各位有何看法.[图片]500){this.resized=true;this.width=500;this.alt='这是一张缩略图，点击可放大。\n按住CTRL，滚动鼠标滚轮可自由缩放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/19/1089770563.jpg');}"onmousewheel="returnimgzoom(this);">
不知道,能否把该电路图贴出来,让大家共享一下.
0
回复
prcdy
LV.1
4
2005-02-05 21:04
@peteryuan
不知道,能否把该电路图贴出来,让大家共享一下.
请教在这个电路的数码输出端会得到什么样的信号呢?数字信号还是模拟信号呢?4N25是线性光耦吧
0
回复
