LM2577,不用扩展MOS,12V升到310V,贴图请高手找毛病

自己画的。

LM2577实现310V高压输出:





全部回复(51)
正序查看
倒序查看
2013-12-10 21:48

自耦改成隔离的:





反馈部分隔离没什么悬念,图中就没改。

0
回复
2013-12-10 21:48
@问问达达
自耦改成隔离的: [图片][图片] 反馈部分隔离没什么悬念,图中就没改。
请问有什么问题?
0
回复
2013-12-10 22:47

LM2596负压输出输出,参照34063电路画的



仅供参考。

0
回复
zhenxiang
LV.10
5
2013-12-11 08:28
@问问达达
自耦改成隔离的: [图片][图片] 反馈部分隔离没什么悬念,图中就没改。
这个隔离开靠变比实现应该靠谱
0
回复
2013-12-11 08:31
@zhenxiang
这个隔离开靠变比实现应该靠谱

谢谢真师!

0
回复
2013-12-11 09:07

请大家说说行还是不行。

0
回复
2013-12-11 10:59
@问问达达
请大家说说行还是不行。

(略)

0
回复
tsfrhym
LV.1
9
2013-12-11 18:42
ziji自己做一个试试不就行了
0
回复
2013-12-11 19:20
@tsfrhym
ziji自己做一个试试不就行了

您这个方案可行,等别人回复解答的时间里,自己动手或许早就解决了。谢谢!

0
回复
2013-12-11 20:44
更正:图1、图2中的150KHz应改为52KHz。
0
回复
chenyankun
LV.8
12
2013-12-11 21:34
@问问达达
更正:图1、图2中的150KHz应改为52KHz。
这样的输入输出比例用BOOST估计很难实现,用变压器变比容易实现。
0
回复
2013-12-11 22:24
@chenyankun
这样的输入输出比例用BOOST估计很难实现,用变压器变比容易实现。

谢谢!

0
回复
2013-12-11 22:54

LM2596反激实现30A电流输出:



0
回复
2013-12-11 22:55

LM2596正激实现30A电流输出:



0
回复
2013-12-11 23:00
@问问达达
LM2596反激实现30A电流输出: [图片][图片]

这个电路不可行。

0
回复
2013-12-11 23:00
@问问达达
LM2596正激实现30A电流输出: [图片][图片]

这个电路不可行。

0
回复
2013-12-12 01:10

2577反激输出20A电流:



0
回复
2013-12-12 01:12

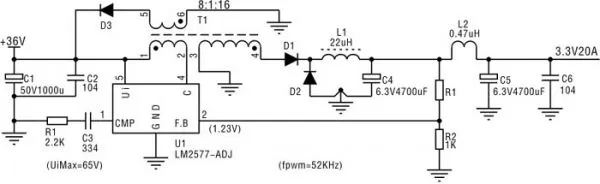

2577正激输出20A电流:



0
回复
2013-12-12 01:33

2577实现宽输入范围的升降压电路:



0
回复
2013-12-12 01:51

 (完)



0
回复
2013-12-12 09:02
@问问达达
 (完)[图片]
输出功率这算回去算一下内部开关管的电流就知道了,内置开关管限流最多五六A
0
回复
2013-12-12 09:10
@问问达达
 (完)[图片]
0
回复
2013-12-12 09:57
@电源网客服-小段
[图片][图片][图片]
0
回复
2013-12-12 10:02
@问问达达
[图片]
有没有最佳回复呢?设置一个吧
0
回复
2013-12-12 10:34
@rj44444
输出功率这算回去算一下内部开关管的电流就知道了,内置开关管限流最多五六A
谢谢!考虑ing。
0
回复
2013-12-12 10:34
@电源网客服-小段
有没有最佳回复呢?设置一个吧[图片]
好的。
0
回复
zhenxiang
LV.10
28
2013-12-12 11:44
@问问达达
2577正激输出20A电流: [图片][图片]
内置的MOS没这么大的电流吧。看下这个芯片的限流值。
0
回复
zhenxiang
LV.10
29
2013-12-12 11:46
这么多的回帖为什么最佳回帖会是这个。很怀疑
0
回复
2013-12-12 11:53
@zhenxiang
这么多的回帖为什么最佳回帖会是这个。很怀疑

每个回复都想设最佳,这一帖最直接指出我的问题——心懒手懒,所以就选了这个。

还望各位多海涵! 也多谢真师直言!

0
回复
2013-12-12 14:10
@zhenxiang
这么多的回帖为什么最佳回帖会是这个。很怀疑
楼主有点无厘头哦。。。
0
